文章關鍵詞：擺線針輪減速機          江蘇艾普森減速機有限公司是優秀的江蘇減速機公司，常州減速機企業；

擺線針輪減速機使用范圍：

1、擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減 速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的設備。

2、產品說明：行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。 當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

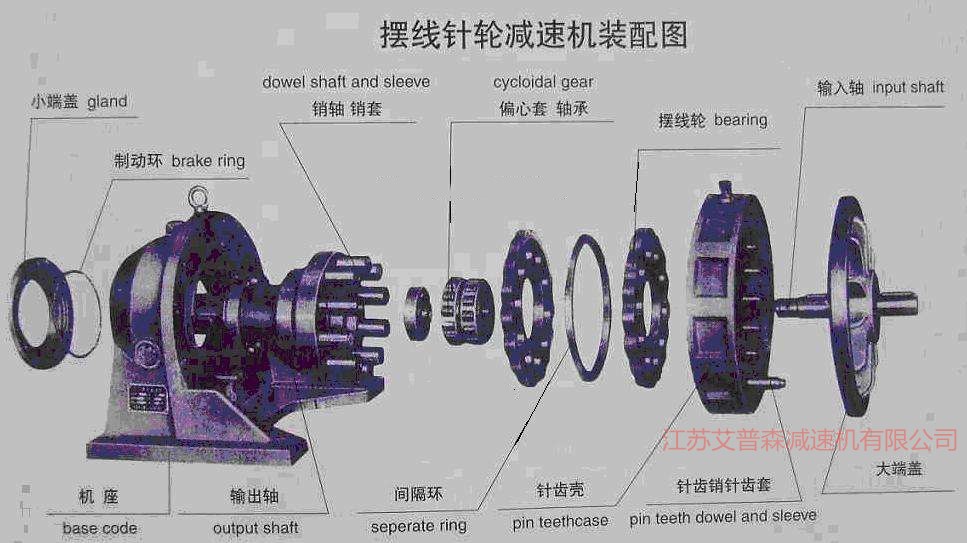

                                                 擺線針輪減速機（裝配圖）

擺線針輪減速機內部齒輪采用20CrMnTi滲碳淬火和磨齒具有體積小、重量輕，承載能力高，使用壽命長、運轉平穩，噪聲低、輸出扭矩大，速比大、效率高、性能安全的特點。兼具功率分流、多齒嚙合獨用的特性。

應用范圍
    擺線針輪減速機適用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、汽車、船舶、兵器和航空航天等。
    江蘇艾普森減速機有限公司為國內外客戶提供——全面的減速機系列，多元化的減速機類別，滿足各個領域客戶的需求。主要產品包括：擺線針輪減速機、小型齒輪減速馬達、蝸輪蝸桿減速機、行星減速機、諧波減器、RV減速器、中空旋轉平臺等多個系列減速機及其配套產品。

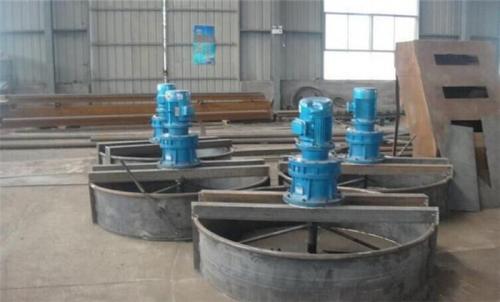

      擺線針輪減速機應用案例


3：產品特點:

1.傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569。

2.傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90%--95%。

3.結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。

4.故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。

5.運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。

6.拆裝方便，容易維修。

7.過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。

       擺線針輪減速機案例i

4、技術參數

功 率：0.18KW～37KW

轉 矩：26N·m～20000N·m

傳動比：

單級：11-87

雙級：121-5133

三級：6545-446571



5、擺線針輪減速機型號

單級機型：

X2、X3、X4、X5、X6、X7、X8 、X9 、X10、X11、X12；

B09、B10、B11、B12、B13、B14、B15、B16、B17、B18、B19；

單級減速比：9、11、 17、 23、 25 、29、 35、 43、59、 71、 87；



雙級擺線針輪減速機機型：

X42 X43 X53 X63 X74 X85 X95 X106 X118 X128；

B109 B110 B120 B121 B131 B141 B153 B163 B174 B185 B195；

雙級減速比：121 187 289 391 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 4189 5133 ；7569

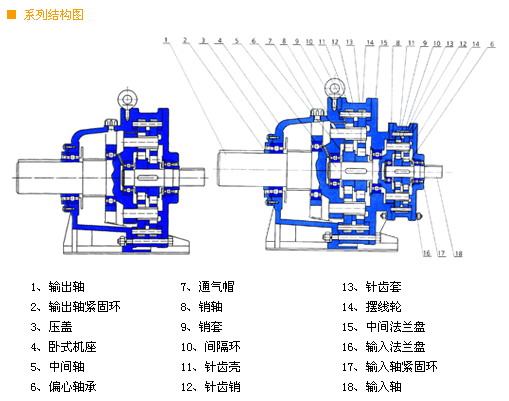

                                                                                               擺線針輪減速機（裝配圖）

行星擺線減速機是一種應用行星傳動原理，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸等方面得到日益廣泛的應用。
行星擺線減速機主要特點
　　（1）具有高速比和高效率：高級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。
　　（2）而且結構緊湊體積小：由于采用了行星傳動原理，輸入軸與輸入軸在同一軸心上，所以結構緊湊，體積小。
　　（3）運轉平穩噪聲低：擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動和噪聲限制在最小程度。
　　（4）使用可靠、壽命長：因主要零件采用軸承鋼，經淬火處理（HRC58-62）獲得高強度，并且部門傳動接觸采用了滾動摩擦，所以經久耐用壽命長。

而且由于擺線針輪減速機易維修、價格低廉，質量可靠等優勢，因此被廣泛應用于行業各領域的設備配套。

江蘇艾普森減速機有限公司是優秀的江蘇減速機公司，常州減速機企業；
公司主營：擺線針輪減速機，ZLYJ塑料機械專用減速機，JZQ減速機，R/F/S/K四大系列斜齒輪減速電機；公司產品質量名列同行業前位，深受用戶好評！
