減速機機架，減速機支架，立式減速機機架簡介：（TJA型）減速機機架選型原則和安裝要點及注意事項
1、減速機機架分類及選用擺線針輪減速機機架按類別分為搪玻璃反映罐專用機架、無支點，單支點和雙支點機架四大類。原則上是根據減速機輸出軸徑的大小來確定型號，只要接口形式及安裝尺寸相符，減速機的輸出軸大小在一定范圍內可以對機架型號作上下浮動。本公司生產的機架一般適用于立式減速機。如用戶需配其它規格型號的立式減速機，在訂貨時必須說明所配減速機的型號、規格、并提供減速機底座連接尺寸及輸出軸軸端尺寸，本公司在一定范圍內可以對接板進行調整與減速機聯接，滿足用戶要求。

2、無支點機架減速機機架本身無軸的支承點，攪拌軸是以減速機輸出軸的兩個支承軸承為受力支點，適用于傳遞小功率、不受或只受較小軸向負荷、攪拌不太強烈的攪拌裝置。攪拌軸與減速機的聯接必須用剛性聯軸器，特別是以JQ型夾殼聯軸器或SF型三分式聯軸器為最佳。

TJ型減速機機架（配簡圖）

3、單支點機架符合下列條件之一者，選用單支點機架為最佳。
a）攪拌容器設置底軸承，作為一個受力支點；
b）軸封本體設有軸承（包括剛性襯套），作為一個受力支點（受力程度按軸封要求規定）；
c）攪拌容器內，軸中部設有導向軸承，作為一受力支點（即中間軸承）。
當具備上述條件的攪拌軸，在選用單支點機架時，攪拌軸與減速機之間的聯軸器須選用TK型彈性塊聯軸器。

4、雙支點機架在選用減速機機架時，若不宜選用無支點、單支點減速機機架時，應選用雙支點機架。但選用的雙支點機架下支點軸承結構采用帶緊定套的錐孔調心滾子軸承便利于安裝維修，且攪拌軸與減速機之間的聯接必須選用HL型彈性柱銷聯軸器。

5.注意事項在實際應用中常用剛性聯軸器代替彈性塊聯軸器聯接攪拌軸與減速機出軸，取消底軸承或中間軸承等支點。這樣使用，簡化了單支點支架的應用條件，但只適宜于攪拌不強烈、功率較小，對軸承負荷較小的場合。這時聯軸器應選用GT型剛性凸緣聯軸器，以利軸向尺寸方面的微量調整；原則上不能用JQ型夾殼聯軸器，若采用夾殼聯軸器，則必須對支點的軸承結構進行變動，采用帶緊定套的錐孔調心滾子軸承，或者取掉夾殼聯軸器中的懸吊環，便攪拌軸的軸向位置有適當的調整余地。

不宜于選用無支點、單支點機架時，應選用雙支點機架。當選用的雙支點機架兩支點軸承結構不帶緊定套，而攪拌軸的軸向位置不能調整時，攪拌軸與減速機之間的聯接必須選用TK型彈性塊聯軸器。

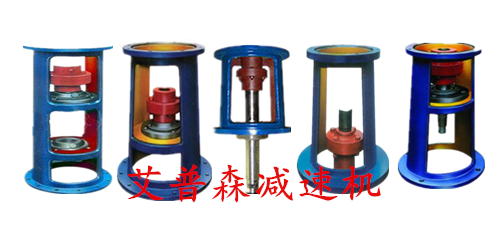

本系列擺線針輪減速機機架可與各種立式減速機相配，通用型強，可配套選用各種聯軸器。主要分WJ、DJ、SJ三種型式。LWJ、LDJ、LSJ是WJ、DJ、LSJ的增高型，可以安裝雙端面機械密封。除高度尺寸外，其余尺寸均未變動。

若您在減速機使用過程中有任何問題或疑惑敬請咨詢：江蘇減速機行業龍頭企業-常州艾普森減速機有限公司；
電話：0519-8899 1879；138136 76517 何先生；
我司將竭誠為您答疑解惑，為您提供減速機方面全方位技術指導與一條龍服務。

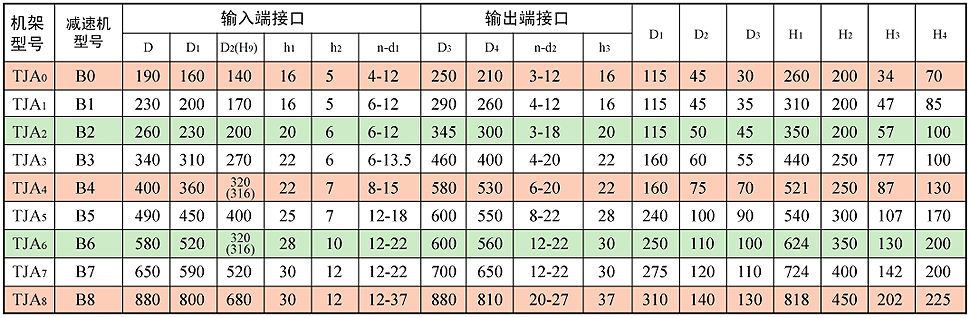

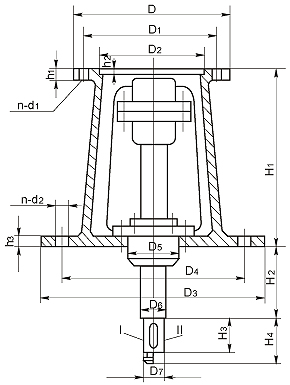

附：TJA型減速機機架外形及安裝尺寸圖
